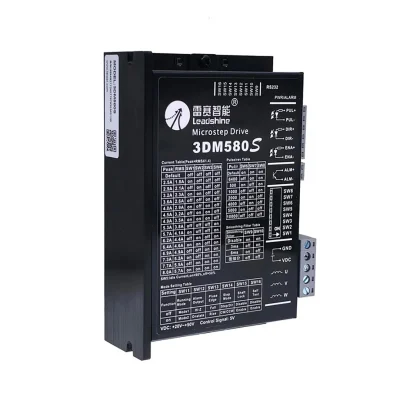

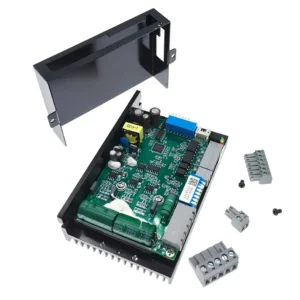

O drive para motor de passo modelo 3DM580S é um dispositivo de alta performance projetado para controle preciso de motores de passo. Esta apresentação detalha suas especificações técnicas, configurações de corrente, conexões e dimensões, destacando suas aplicações em sistemas automatizados que exigem precisão e confiabilidade.
| Parâmetro | Mínimo | Típico | Máximo | Unidade |
|---|---|---|---|---|
| Corrente de saída | 2.5 | - | 8.0 | A |
| Tensão de entrada | 18 | 36 | 50 | VDC |
| Corrente do sinal de controle | 7 | 10 | 16 | mA |
| Frequência do pulso de passo | 0 | - | 500 | kHz |
| Resistência de isolamento | 100 | - | - | MΩ |
Destaques:
O drive oferece 16 níveis de corrente ajustáveis através das chaves SW1, SW2 e SW3, permitindo adaptação a diferentes requisitos de torque e eficiência.
Exemplos de Configuração:
| Pico (A) | RMS (A) | SW1 | SW2 | SW3 |
|---|---|---|---|---|
| 2.5 | 1.8 | off | off | off |
| 4.0 | 2.9 | on | off | on |
| 8.0 | 5.7 | on | off | on |
Aplicações:
O 3DM580S suporta dois tipos de conexão:
Pinagem:
| Descrição | Dimensão (mm) |
|---|---|
| Comprimento | 75.5 |
| Largura | 41.8 |
| Altura | 23.3 |
| Outras medidas | Consultar tabela |
Design compacto, facilitando a instalação em espaços reduzidos.
O drive 3DM580S é uma solução versátil e robusta para controle de motores de passo, combinando alta corrente, ajuste fino de parâmetros e múltiplas opções de conexão. Sua aplicação é recomendada em:
Para otimizar o uso, consulte o manual técnico para detalhes de instalação e configuração personalizada.
Alta Capacidade de Corrente (2,5A a 8,0A) – Ajuste a corrente de saída conforme a necessidade do seu motor, garantindo maior torque e eficiência energética.
Ampla Faixa de Tensão (18V a 50VDC) – Compatível com diferentes fontes de alimentação, proporcionando flexibilidade em diversos ambientes industriais.
Controle de Alta Velocidade (até 500kHz) – Permite movimentos rápidos e precisos, essencial para aplicações que exigem resposta dinâmica.
Múltiplas Configurações de Corrente – Ajuste fino via chaves SW1, SW2 e SW3 para otimizar o desempenho do motor conforme a carga aplicada.
Conexões Versáteis – Suporta modo diferencial e ânodo comum, facilitando a integração com diferentes controladores.
Design Compacto e Robusto – Dimensões reduzidas (75,5 x 41,8 x 23,3 mm) para instalação em espaços limitados, sem perder durabilidade.
Proteção e Confiabilidade – Resistência de isolamento de 100MΩ, garantindo segurança e estabilidade em operações contínuas.
